低壓配電柜是什么作用？這個要看配電柜用在何處，如果是純配電回路（比如酒店，小區等），單需要一個開關就可以了，也就是一個一個開關裝在柜子里，有些人能夠接觸到的還需要給開關加漏電保護模塊。

如果是動力回路（如污水廠等）需要帶動電動機的，那么就需要開關，接觸器，熱繼組成電機啟動回路，要求高的話需要軟起，變頻。補償柜主要就是電容補償了，一般一個斷路器或者刀熔開關，在加接觸器，電容，如果不是純電容補償?shù)脑掃€需要加電抗。

上面只是說了大多數情況還有一些特殊的，自己多了解就是了。那么低壓配電柜型號有哪些？它們各自又有什么特點呢？下面一起詳細了解一下吧。

1. 低壓配電柜的分類
（1）按供電系統的要求分類
        1）一級配電設備，統稱為動力配電中心。它們集中安裝在企業的變電站，把電能分配給不同地點的下級配電設備。這一級設備緊靠降壓變壓器，故電氣參數要求較高，輸出電路容量也較大。
        2）二級配電設備，是動力配電柜和電動機控制中心的統稱。動力配電柜使用在負荷比較分散、回路較少的場合；電動機控制中心用于負荷集中、回路較多的場合。它們把上一級配電設備某一電路的電能分配給就近的負荷。這級設備應對負荷提供保護、監視和控制。
        3）末級配電設備總稱為照明動力配電柜。它們遠離供電中心，是分散的小容量配電設備。

（2）按結構特征和用途分類
        1）固定面板式開關柜，常稱開關板或配電屏。它是一種有面板遮攔的開啟式開關柜，正面有防護作用，背面和側面仍能觸及帶電部分，防護等級低，只能用于對供電連續性和可靠性要求較低的工礦企業，作變電室集中供電用。
        2）防護式（即封閉式）開關柜，指除安裝面外，其它所有側面都被封閉起來的一種低壓開關柜。這種柜子的開關、保護和監測控制等電氣元件，均安裝在一個用鋼或絕緣材料制成的封閉外殼內，可靠墻或離墻安裝。柜內每條回路之間可以不加隔離措施，也可以采用接地的金屬板或絕緣板進行隔離。通常門與主開關操作有機械聯鎖。另外還有防護式臺型開關柜（即控制臺），面板上裝有控制、測量、信號等電器。防護式開關柜主要用作工藝現場的配電裝置。
        3）抽屜式開關柜。這類開關柜采用鋼板制成封閉外殼，進出線回路的電器元件都安裝在可抽出的抽屜中，構成能完成某一類供電任務的功能單元。功能單元與母線或電纜之間，用接地的金屬板或塑料制成的功能板隔開，形成母線、功能單元和電纜三個區域。每個功能單元之間也有隔離措施。抽屜式開關柜有較高的可靠性、安全性和互換性，是比較先進的開關柜，目前生產的開關柜，多數是抽屜式開關柜。它們適用于要求供電可靠性較高的工礦企業、高層建筑，作為集中控制的配電中心。
        4）動力、照明配電控制箱。多為封閉式垂直安裝。因使用場合不同，外殼防護等級也不同。它們主要作為工礦企業生產現場的配電裝置。

2. 低壓配電柜的組成和作用

配電屏主要由進線柜、出線柜、電容器柜、計量柜等組成。
進線柜：又叫受電柜，是用來從電網上接受電能的設備（從進線到母線），一般安裝有斷路器、CT、PT、隔離刀等元器件。
出線柜：也叫饋電柜或配電柜，是用來分配電能的設備（從母線到各個出線），一般也安裝有斷路器、CT、PT、隔離刀等元器件。
母線聯絡柜：也叫母線分?jǐn)喙瘢怯脕磉B接兩段母線的設備（從母線到母線），在單母線分段、雙母線系統中常常要用到母線聯絡，以滿足用戶選擇不同運行方式的要求或保證故障情況下有選擇的切除負荷。

PT柜：電壓互感器柜，一般是直接裝設到母線上，以檢測母線電壓和實現保護功能。內部主要安裝電壓互感器PT、隔離刀、熔斷器和避雷器等。
隔離柜：是用來隔離兩端母線用的或者是隔離受電設備與供電設備用的，它可以給運行人員提供一個可見的端點，以方便維護和檢修作業。由于隔離柜不具有分?jǐn)?、接通?fù)荷電流的能力，所以在與其配合的斷路器閉合的情況下，不能夠推拉隔離柜的手車。在一般的應用中，都需要設置斷路器輔助接點與隔離手車的聯鎖，防止運行人員的誤操作。
電容器柜：也叫補償柜，是用來作改善電網的功率因數用的，或者說作無功補償，主要的器件就是并聯在一起的成組的電容器組、投切控制回路和熔斷器等保護用電器。一般與進線柜并列安裝，可以一臺或多臺電容器柜并列運行。電容器柜從電網上斷開后，由于電容器組需要一段時間來完成放電的過程，所以不能直接用手觸摸柜內的元器件，尤其是電容器組；在斷電后的一定時間內（根據電容器組的容量大小而定，如：1分鐘），不允許重新合閘，以免產生過電壓損壞電容器。作自動控制功能時，也要注意合理分配各組電容器組的投切次數，以免出現一組電容器損壞，而其他組卻很少投切的情況。
計量柜：主要用來作計量電能用的（千瓦時），又有高壓、低壓之分，一般安裝有隔離開關、熔斷器、CT、PT、有功電度表（傳統儀表或數字電表）、無功電度表、繼電器、以及一些其他的輔助二次設備（如負荷監控儀等）。

3. 低壓配電柜的進線和出線方式

從保護范圍考慮，一般進線柜和出線柜一次設備連接順序不同。
進線柜內一次設備的連接順序是母線刀閘、CT、開關、線路刀閘。
出線柜內一次設備的連接順序是母線刀閘、開關、CT、線路刀閘。
 出線柜二次設備的連接順序斷路器、熔斷器、繼電器、接觸器、用電設備。

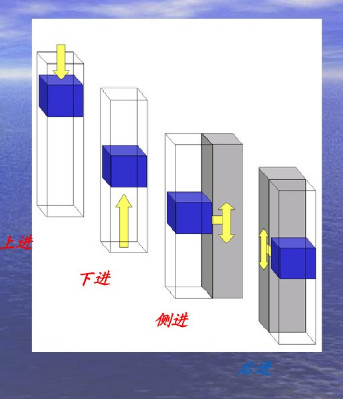

配電柜的進線方式有四種：上進線、下進線、側進線、后進線。如下圖所示：

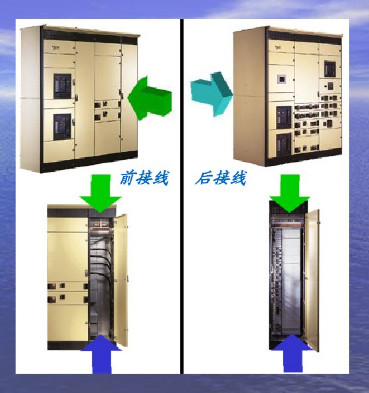

出線方式包括：前出線（頂部或底部）可以靠墻安裝；后出線（頂部或底部）不可以靠墻安裝，如下圖所示：

4. 常用低壓配電柜的用途和特點

▲ GGD型交流低壓配電柜：
（1）用途
        GGD型交流低壓配電柜適用于變電站、發電廠、廠礦企業等電力用戶的交流50Hz，額定工作電壓380V，額定工作電流1000～3150A的配點系統，作為動力、照明及發配電設備的電能轉換、分配與控制之用。
（2）結構特點

1）GGD型交流低壓配電柜的柜體采用通用柜形式，構架用8MF冷彎型鋼局部焊接組裝而成，并有20模的安裝孔，通用系數高。
2）GGD柜充分考慮散熱問題，在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。
3）柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。
4）柜體的防護等級為IP30，用戶也可根據環境的要求在IP20～I(xiàn)P40之間選擇。

▲ GCK低壓抽出式開關柜：
（1）用途
  GCK低壓抽出式開關柜由動力配電中心（PC）柜和電動機控制中心（MCC）兩部分組成。該裝置適用于交流50（60）Hz，額定工作電壓小于等于660V，額定電流4000A及以下的配電系統，作為動力配電，電動機控制及照明等配電設備。
（2）結構特點

1）整柜采用拼裝式組合結構，模數孔安裝，零部件通用性強，適用性好，標準化程度高。
2）柜體上部為母線室，前部為電器室，后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證安全。
3）MCC柜抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分?jǐn)辔恢脮r(shí)門才能開啟。
4）受電開關，聯絡開關及MCC柜的抽屜具有三個位置：接通位置，試驗位置，斷開位置。
5）開關柜的頂部根據受電需要可裝母線橋。

▲ GCS低壓抽出式開關柜：
（1）用途
        GCS型低壓抽出式開關柜使用于三相交流頻率為50Hz，額定工作電壓為400V（690V），額定電流為4000A及以下的發、供電系統中的作為動力、配電和電動機控制和電容補償之用。應用于發電廠、石油、化工、冶金、高層建筑等場所，也可用在大型發電廠等自動化程度高，要求與計算機接口的場所。
（2）結構特點

1）框架采用8MF型開口型鋼，主構架上安裝模數為E=20mm和100mm的ψ9.2mm的安裝孔，使得框架組裝靈活方便。
2）開關柜的各功能室相互隔離，其隔室分為功能單元室，母線室和電纜室，各室的作用相對獨li。
3）水平母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使主電路具備短路強度能力的基本措施。
4）電纜隔室的設計使電纜上、下進出均十分方便。
5）抽屜高度的模數為160mm，抽屜改變?cè)诟叨瘸叽缟献兓?，其寬度、深度尺寸不變，相同功能單元的抽屜具有良好的互換性，單元回路額定電流630A及以下。
6）抽屜面板具有分、合試驗、抽出等位置的明顯標志，抽屜單元設有機械聯鎖裝置。抽屜單元為主體，同時具有抽出式和固定式，可以混合組合，任意使用。

▲ MNS低壓抽出式開關柜：
（1）用途
        MNS型低壓抽出式成套開關設備為適應電力工業發展的需求，參考國外MNS系列低壓開關柜設計并加以改進開發的高級型低壓開關柜。MNS型低壓開關柜適應各種供電，配電的需要，能廣用于發電廠、變電站、工礦企業、大樓賓館、市政建設等各種低壓配電系統。
（2）結構特點

1）框架為組合式結構，基本骨架由C型鋼材組裝而成，框架的全部結構件經過鍍鋅處理，通過自攻鎖緊螺釘或8.8級六角螺栓堅固連接成基本框架。開關柜內部尺寸，零部件尺寸，隔室尺寸均按照模數化變化。
2）每一個柜體分隔為三個室，即水平母線室，抽屜小室，電纜室。室與室之間用鋼板或gao強度阻燃塑料功能板相互隔開，上下層抽屜之間有帶通風孔的金屬板隔離，以有效防止開關元件因故障引起的飛弧或母線與其他線路短路造成的事故。
3）MNS型低壓開關柜的結構設計可滿足各種進出線方案要求：上進上出，上進下出，下進上出，下進下出。
4）設計緊湊：以較小的空間容納較多的功能單元。
5）結構件通用性強，組裝靈活，結構及抽出式單元可以任意組合，以滿足系統設計的需要。
6）母線用gao強度阻燃型，高絕緣強度的塑料功能板保護，具有抗故障電弧性能，使運行維修安全可靠。
7）采用標準模塊設計：分別可組成保護，操作，轉換，控制，調節，測定，指示等標準單元，可以根據要求任意組裝。
