異步電動機以其優良的性能及無需維護的特點，在各行各業中得到很廣的應用。然而由于其起動時要產生較大沖擊電流(一般為額定電流ie的4～7倍)，同時由于起動電應力較大，使負載設備的使用壽命降低。國家標準規定:當電機頻繁起動時，所造成的壓降不宜低于10%;不頻繁起動時，壓降不低與20%;不頻繁起動，且與照明或其他對電壓波動敏感的負荷合用變壓器時，電機起動時的電網電壓降不能超過15%。

      解決辦法有兩個:一是增大配電容量;二是采用限制電機啟動電流的起動設備。

      如果只是為起動電機而增大配電容量，從經濟角度上來說，顯然不可取。為此，人們往往需要配備限制電機起動電流的起動設備，過去多采用y/△降壓、自耦變壓器降壓、磁控降壓等方式來實現。這些方法雖然可以起到一定的限流作用，但沒有從根本上解決問題。

      隨著電力電子技術的快速發展，智能型軟啟動器得到很廣的應用。智能型軟啟動器(soft starter)是一種集軟起動、軟停車、輕載節能和多功能保護于一體的新穎電機控制裝備。它不只實現在整個起動過程中無沖擊而平滑的起動電機，而且可根據電動機負載的特性來調節起動過程中的參數，如限流值、起動時間等。此外，它還具有多種對電機保護功能，這就從根本上解決了傳統的降壓啟動設備的諸多弊端。蘭州軟啟動控制柜   蘭州軟啟動器安裝維修

1、工作原理與運行特點

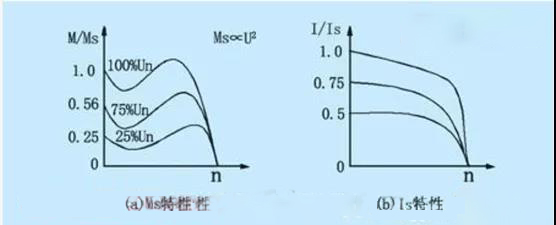

      三相交流異步電動機的起動轉矩ms直接與所加電壓的平方成正比，也就是說，只要降低電機接線端子上的電壓就會影響這些值。(見圖1)

圖1 降低電機端子上的電壓時啟動轉矩ms和啟電流is的特性軟啟動器的工作原理是通過控制串接于電源與被控電機之間的三相反并聯晶閘管的導通角使電機的端子電壓從預先設定的值上升到額定電壓。

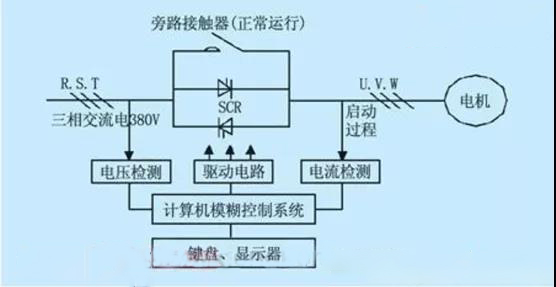

圖2示出smc dialog plustm系列交流電機軟啟動器系列軟啟動器控制系統框圖。

1.1 軟啟動的主要起動方式

   (1) 電壓雙斜坡起動:

      在起動過程中，電機的輸出轉矩隨電壓增加，在起動時提供一個初始的起動電壓us, us根據負載可調，將us調到大于負載靜摩擦轉矩，使負載能立即開始轉動。這時輸出電壓從us開始按一定的斜率上升(斜率可調)，電機不斷加速。當輸出電壓達到達速電壓ur時，電機也基本達到額定轉速。軟啟動器在起動過程中自動檢測達速電壓，當電機達到額定轉速時，使輸出電壓達到額定電壓。

      這種起動方式比較簡單，不具備電流閉環控制，只調整晶閘管導通角，使之與時間成一定函數關系增加。其缺點是，由于不限流，在電機起動過程中，有時要產生較大的沖擊電流使晶閘管損壞，對電網影響較大，實際很少應用。

 （2）限流起動:

      就是電機的起動過程中限制其起動電流不超過某一設定值的軟起動方式。其輸出電壓從零開始迅速增長，直到輸出電流達到預先設定的電流限值im，然后保持輸出電流i<im的條件下逐漸升高電壓，直到額定電壓，使電機轉速逐漸升高，直到額定轉速。

      起動過程中，電流上升變化的速率是可以根據電動機負載調整設定。電流上升速率大，則起動轉矩大，起動時間短。當電機啟動時，輸出的電壓迅速增加，直到電動機電流達到所設定的限流值，并保持電機電流不大于所設定的限流值，然后隨著輸出電壓逐漸的升高，電機逐漸加速，當電機達到額定的轉速時，旁路接觸器吸合，輸出電流迅速下降至電機額定電流或以下，啟動過程完成。



       當電機負載較輕或設定的限流值較大時，啟動的較大電流可能達不到設定的限流值。限電流模式一般用于對啟動電流有嚴格限制要求的場合。

       這種啟動方式的優點是啟動電流小，且可按需要調整，對電網影響小。其缺點是在啟動時難以知道啟動壓降，不能充分利用壓降空間。

       該起動方式是應用較多的起動方式，尤其適用于風機、泵類負載的起動。

軟啟動的輸出特性

  （3）突跳啟動：在啟動初始階段，讓晶閘管在極短的時間內全導通后回落，再按原來時間的直線性上升，進入恒流起動，該起動方法適用于重載并需克服靜摩擦轉矩的起動場合。空壓機電機的啟動采用此方式，這樣可以減少啟動時的振動。

        該起動方法，在一般負載中較少應用，適用于重載并需克服較大靜摩擦的起動場合。

1.2 軟起動運行特點

     (1)能使電機起動電壓以恒定的斜率平穩上升，起動電流小，對電網無沖擊電流，減小負載的機械沖擊。

     (2)起動電壓上升斜率可調，保證了起動電壓的平滑性，起動電壓可依據不同的負載在30%～70%ue(ue為額定電壓)范圍內連續可調。

     (3)可以根據不同的負載設定起動時間。

     (4)起動器還具有可控硅短路保護、缺相保護、過熱保護、欠壓保護。

2、軟啟動器的應用場合

     現在市場有多種型號的軟啟動器可供用戶選擇，不同產品所具功能也不單單相同，選擇時建議遵循下述原則。

     原則上，異步電動機凡不需要調速的各種應用場合都可使用，適用于各種泵類負載或風機類負載，需要軟起動與軟停車(解決水錘效應)對于變負載工況、電動機長期處于輕載運行，只有短時或瞬間處于滿負荷運行場合，應用軟啟動器(不帶旁路接觸器)則具有輕載節能的效果。

3、軟啟動mcc控制柜

      mcc(motor+control+center)控制柜，既電動機控制中心。軟啟動控制柜由以下幾部分組成:

     (1)輸入端斷路器;

     (2)軟啟動器;

     (3)軟啟動器旁路接觸器;

     (4)上側控制電路(完成手動起動、遙控起動、軟起動及直接起動等功能的選擇與運行)，有電壓、電流顯示和故障、運行、工作狀態等信號顯示。

     軟啟動器mcc控制柜進一步加以組合或用plc邏輯控制，可以實現多種復合功能。用于大樓的消防系統與噴淋泵、生活泵等系統可以實現消防泵定時自動檢測，定時自動關閉;加上相應的控制邏輯，則可以對消防泵及各個系統運轉是否正常，實施平時檢測，定時低速低水壓運行;在滅火時，則實施全速滿載運行。將若干臺電動機控制邏輯組合，可以組成生活泵系統或其他系統，按需要量逐次起動各臺電機，也可逐次減少電機，實現很好的效率運行。還可以實現多臺電機自動轉換運行，使各電機都處于同等的運行時間。
